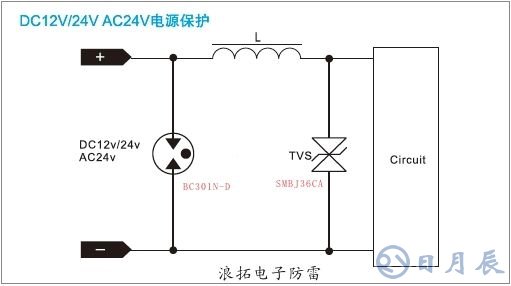

第一級保護元件GDT陶瓷氣體放電管，是一開關型浪涌保護器件，當浪涌電壓達到其動作電壓值，GDT呈關閉導通狀態；GDT動作導通后可泄放千安級別浪涌電流，從而可以泄放大部分沿電源線感應、傳導而來的浪涌電流；由于GDT響應時間在較慢（微秒），其浪涌殘余電壓可達六百伏以上，后極電源芯片無法承受，所以必須配合第二級保護電路。
由于前級GDT陶瓷氣體放電管響應時間在微秒級別，而后級TVS瞬態抑制二極管響應時間在皮秒級別（快百萬倍），所以前級與后級保護元件必需要耦合退耦器件進行延時與分壓；本保護電路采用電感L作為耦合退耦器件，電感L具有阻交流通直流的特性，這一特性可以對浪涌形成阻礙作用，但又不會影響直流電源的傳輸。
第二級保護器件TVS瞬態抑制二極管，是一箝位型保護器件，其特點是響應時間快，箝位電壓低，但有功率小的缺點，所以必須放在后級保護。
此浪涌防護方案滿足1.2/50μs-8/20μs CM/DM 4KV-2KA 。
