1.單按鈕控制電動機起動停止。

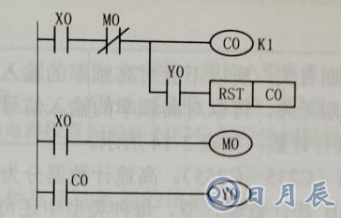

① 采用計數器對電動機進行起動停止控制，控制電路只需用一個按鈕（X0。當按下按鈕X0時，經M0常閉接點使計數器CO的線圈得電計數，計數值為1且等于設定值1，Co的接點動作，Y0線圈得電，控制電動機起動，第一個掃描周期盡管Y0接點閉合，但M0常閉接點斷開，C0不會復位，按鈕X0松開時，Y0繼續得電。
② 當?shù)谝淮伟聪掳粹oX0時，CO線圈得電，但已達到設定值，所以不再計數，計數值仍為1，由于Y0接點閉合，CO復位，CO的接點斷開，YO線圈失電，電動機停止。第二個掃描周期M0常閉接點斷開，CO線圈不會得電，按鈕X0松開時，Y0仍不得電。如下圖：
2.用PLUC控制一個圓盤
① 圓盤的旋轉由電動機控制，要求按下起動按鈕后每轉1圈后停3s，轉5圈后停止。
② 圓盤用一個限位開關檢測旋轉圈數，控制梯形圖如下圖所示?？刂圃砣缦拢簣A盤在初始狀態下若在限位開關X1壓下時按下起動按鈕X0，YO線圈得電并自鎖，圓盤旋轉，限位開關X1復位。計數器CO復位為0，M1得電自鎖，將定時器T0接入電路。
③ 圓盤旋轉，當碰塊碰到并壓下限位開關X1時，X1常閉接點斷開YO線圈解除自鎖，圓盤停轉，X1常開接點閉合，M0線圈得電，其作用是在第二個掃描周期MO常開接點閉合，為下一次旋轉做好準備。計數器CO計數一次。定時器TO得電，延時3s發出一個脈沖，使Y0線圈再次得電并自鎖，圓盤旋轉。圓盤每轉一圈計數一次，當計數值為5時，計數器C0常閉接點斷開Y0線圈，全部過程結束。
④圖中M1用于起動后將定時器T0接入，以防止在原位X1接點閉合時自動延時起動。
3.下面介紹高速計數器的使用方法。
（1）一相一計數輸入高速計數器。
①一相一計數輸入高速計數器的編號為C235~C245，共有11點，它們的計數方式及觸點動作與普通32位計數器相同。作加計數時，當計數值達到設定值時，觸點動作并保持；作減計數時，小于設定值則復位。其計數方式取決于對應的特殊輔助繼電器M8235~M8245。

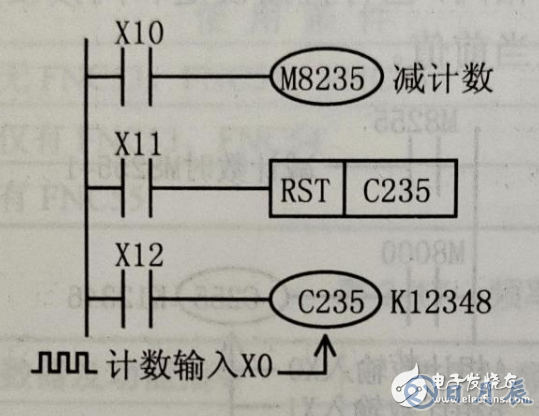

②圖下所示為一相一計數輸入高速計數器。圖下中的C235只有一個計數輸入X0，當X12閉合時M8235得電，C235為減計數方式，反之為加計數方式。當X12閉合時，C235對計數輸入X0的脈沖進行計數，和32位內部計數器一樣，在加計數方式下，當計數值大于等于設定值時，C235接點動作。當X11閉合時，C235復位。
